¿Qué es una Placa de Chladni?

Es un dispositivo utilizado en el campo de la acústica, que permite visualizar patrones de vibración en una superficie plana. Fue inventada por el físico alemán Ernst Chladni a fines del siglo XVIII.

Consiste en una delgada lámina metálica que se hace vibrar mediante un estímulo externo. Al hacerlo, la superficie de la placa se deforma, creando patrones de vibración visibles.

Las placas de Chladni se utilizan en la investigación científica, la enseñanza de la física y la música para ilustrar conceptos relacionados con la resonancia, la acústica y la vibración.

Funcionamiento

Preparación de la placa

Se selecciona una placa delgada y plana, típicamente de metal, como acero o aluminio, aunque también se pueden usar materiales no metálicos como vidrio o plástico.

Excitación de la placa

Se aplica una fuerza externa para hacer vibrar la placa. Esto se puede lograr de varias maneras, como frotando un arco de violín contra la superficie de la placa, usando un vibrador eléctrico que se acopla a la placa o golpeándola con un martillo.

Generación de patrones de vibración

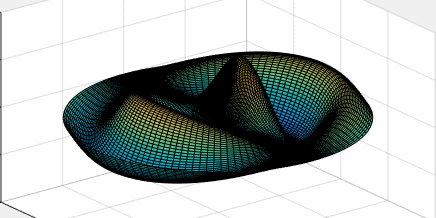

Cuando la placa vibra, la energía mecánica se transmite a través de su superficie, haciendo que se deforme. La vibración genera patrones complejos de nodos y antinodos, que son puntos donde la amplitud de la vibración es mínima o máxima, respectivamente.

Aplicación del material de visualización

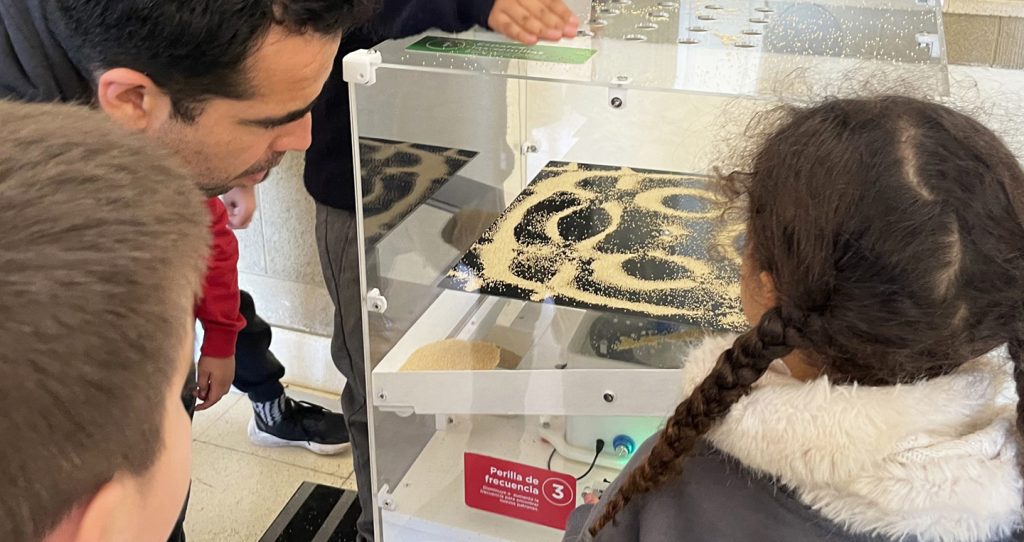

Para hacer visible los patrones de vibración, se espolvorea un material fino sobre la superficie de la placa. Este material suele ser arena, polvo de bicarbonato o semillas. El material se acumula en los nodos de vibración. donde la placa apenas se mueve, creando patrones que revelan las formas modales de vibración de la placa.

Observación y análisis

Se selecciona una placa delgada y plana, típicamente de metal, como acero o aluminio, aunque también se pueden usar materiales no metálicos como vidrio o plástico.

En resumen, una placa de Chladni es una herramienta para visualizar y
comprender los patrones de vibración en una superficie plana, lo que
permite estudiar de manera visual y tangible la acústica, la resonancia y
otros fenómenos relacionados con la vibración.

¿Qué fenómenos naturales producen patrones similares?

Existen fenómenos equivalentes en la naturaleza que muestran patrones de vibración similares a los observados en una placa de Chladni. Estos fenómenos pueden encontrarse en diversas escalas, desde lo microscópico hasta lo astronómico. Algunos ejemplos incluyen:

Modos de vibración en objetos sólidos

Los objetos sólidos, como cuerdas, membranas, placas y estructuras tridimensionales pueden exhibir modos de vibración similares a los observados en una placa de Chladni. Por ejemplo, las cuerdas de una guitarra, vibran en patrones modales específicos que determinan su sonido característico.

Patrones de vibración en membranas biológicas

Las membranas biológicas, como las membranas celulares y las membranas de órganos, pueden vibrar en patrones modales cuando se someten a estímulos mecánicos. Estos patrones de vibración pueden ser importantes para funciones biológicas como la audición y la comunicación celular.

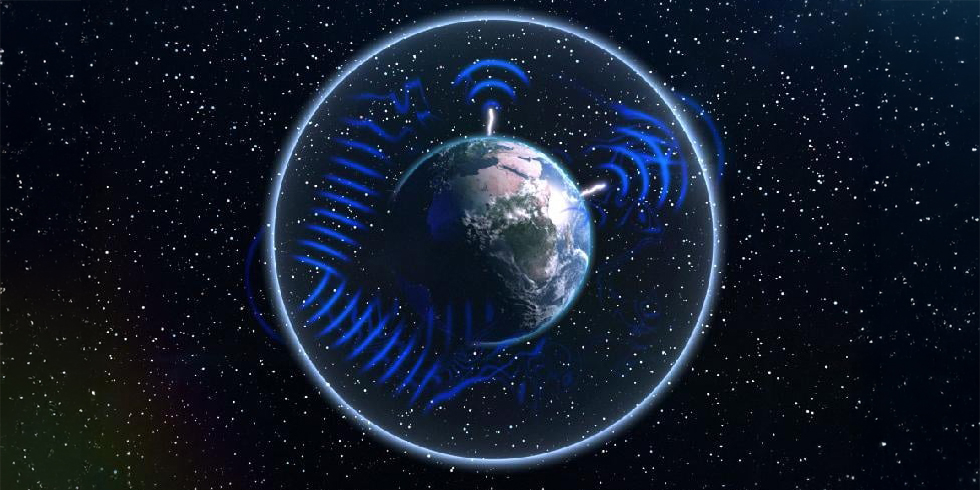

Patrones de vibración en la atmósfera terrestre

La atmósfera terrestre también puede exhibir patrones de vibración, como las ondas estacionarias en la atmósfera superior que se conocen como ondas de Schumann. Estas ondas se forman por la resonancia entre la superficie terrestre y la ionosfera y tienen frecuencias modales características.

Patrones de vibración en discos protoplanetarios

En el contexto astronómico, los discos protoplanetarios que rodean a las estrellas jóvenes pueden mostrar patrones de vibración similares a los de una placa de Chladni. Estos patrones pueden influir en la formación y evolución de planetas en el sistema solar en formación.

Estos son solo algunos ejemplos de fenómenos naturales que exhiben
patrones de vibración similares a los de una placa de Chladni.
Su compresión no solo enriquece el conocimiento científico, sino
que también contribuye a su aplicación en una amplia gama de campos
desde la ingeniería acústica hasta la astrofísica.

También existen instrumentos musicales que pueden comportarse de manera similar a una placa de Chladni.  Estos instrumentos a menudo implican superficies planas    o estructuras que pueden vibrar de manera compleja y generar modos de vibración distintivos. Algunos ejemplos incluyen:

placa2

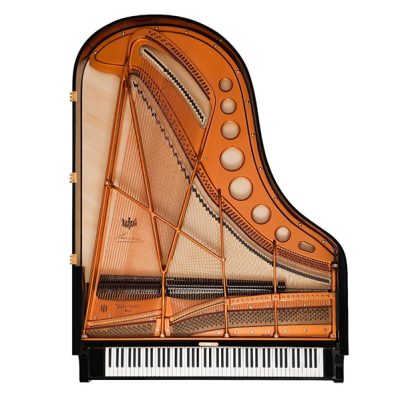

Piano

Dentro de un piano, las cuerdas están montadas sobre una placa de metal llamada tabla armónica. Cuando se toca una tecla, el martillo golpea la cuerda correspondiente, haciendo que vibre y transmita su energía a ella. La tabla armónica puede vibrar en patrones modales complejos, lo que contribuye al tono y timbre característicos de cada nota.

placa3

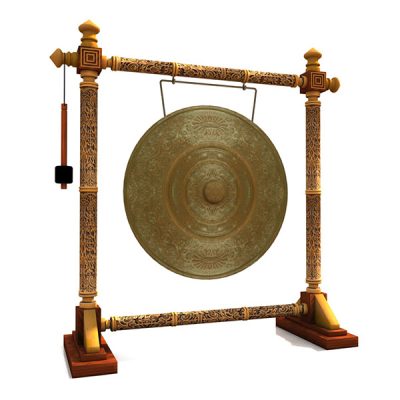

Gong

Son instrumentos de percusión que consisten en una superficie metálica plana y circular. Cuando se golpea con un mazo, el gong vibra y puede producir una amplia gama de sonidos armónicos.
Las diferentes áreas del gong pueden vibrar en modos específicos, generando patrones visibles en la superficie.

placa4

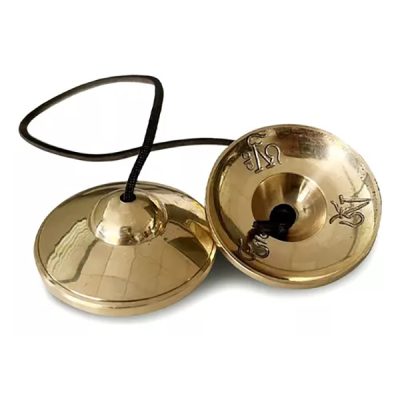

Címbalos

Son discos metálicos delgados que se golpean entre sí para producir sonidos. Al igual que los gongs, los címbalos pueden mostrar patrones de vibración en su superficie cuando se excitan.
Estos patrones pueden influir en el timbre y la calidad del sonido producido.

Version 1.0.0

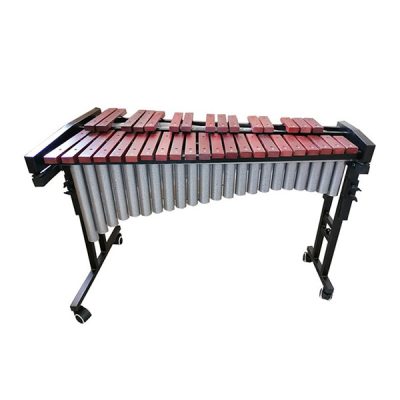

Marimba o xilófono

Estos instrumentos de percusión tienen barras de madera o metal que se golpean para producir sonidos.
Las barras pueden vibrar en patrones modales complejos, influenciando la calidad del sonido emitido.

Si bien estos instrumentos no son exactamente iguales a una placa de
Chladni, comparten características similares en cuanto a la generación
de patrones de vibración en superficies planas o estructuras vibratorias.
Estos patrones contribuyen al carácter tonal único de cada instrumento
y son fundamentales para su sonido distintivo.

Más información sobre los discos protoplanetarios:

Son estructuras giratorias de gas y polvo que rodean a estrellas jóvenes y están asociadas con el proceso de formación planetaria. Durante la evolución de estos discos, las partículas de polvo y gas interactúan gravitacionalmente, colisionan y se agrupan para formar planetas, lunas y otros cuerpos celestes. Las vibraciones en los discos protoplanetarios pueden ser el resultado de varias influencias y procesos.

Estudios observacionales y simulaciones numéricas han proporcionado evidencia de la presencia de vibraciones en discos protoplanetarios. Estas vibraciones pueden tener importantes implicaciones para la formación y evolución de sistemas planetarios, incluyendo la distribución de material dentro del disco, la migración planetaria y la formación de estructuras como huecos y anillos en el disco

La comprensión de las vibraciones en los discos protoplanetarios es
crucial para entender los procesos que conducen a la formación
y evolución de planetas y sus sistemas, tanto en el solar como en
otros sistemas estelares.
